產品中心

電力專用電源

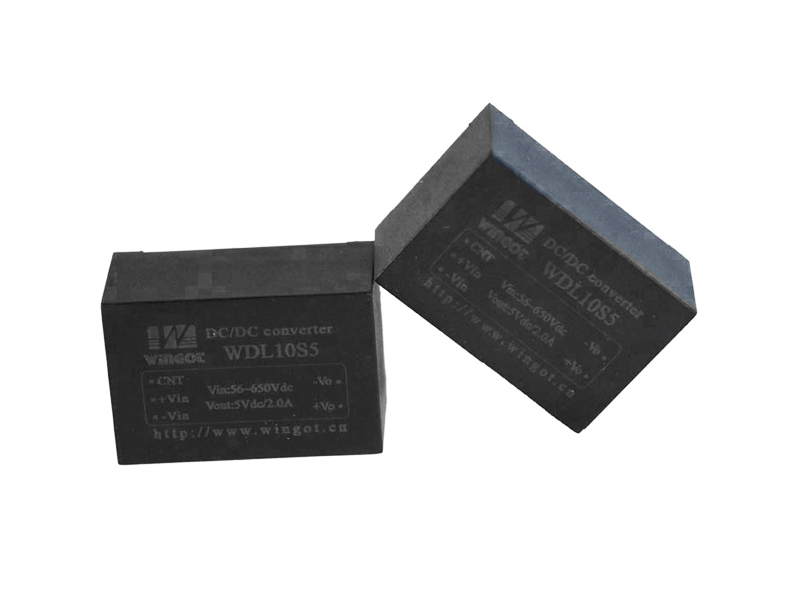

表計電源WDL10系列(10W)

典型性能： 10W輸出功率； 超寬電壓輸入范圍； 高效率； 產品尺寸1.79X1.2 inches(45.5X30.5X21.3mm)； 高隔離電壓(4000Vac)； 帶有遙控功能； 符合能源之星綠色電源的要求； 小型化封裝
產品詳情

　　典型性能

　　◆ 10W輸出功率

　　◆ 超寬電壓輸入范圍

　　◆ 高效率

　　◆ 產品尺寸1.79X1.2 inches(45.5X30.5X21.3mm)

　　◆ 高隔離電壓(4000Vac)

　　◆ 帶有遙控功能

　　◆ 符合能源之星綠色電源的要求

　　◆ 小型化封裝

　　應用領域

　　◆ 儀器儀表 ◆ 電力自動化控制 ◆ 鐵路通訊 ◆醫療設備

　　產品性能

輸入電壓 Vdc

56-650

遙控特性

遙控端接高電平(10V-30)，禁止輸出

遙控端懸空或接低電平，正常工作

輸出電壓精度 %

Vo1：±1

Vo2：±4

負載調整率 %

Vo1：±0.5

Vo2：±4.0

電壓調整率 %

Vo1：±0.2

Vo2：±1.5

動態響應

（過沖/恢復時間）

±4%Vo/400us

紋波/噪聲（mV）

1% Vo

工作殼溫

-25℃ - +85℃

開關頻率KHz

50(最小)-100(典型)

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出：4000Vac

輸入-殼：4000Vac

輸出-殼：500Vdc

Vo1-Vo2：4000Vdc

MTBF

3×105

安規要求

CSA/NRTL/IEC/EN 60950-1,CB-Report

　　產品選型

型號

輸入電壓 Vdc

輸出電壓 Vdc

輸出電流 A

效率 %

容性能力 UF

WDL10S5

56-650

5.05

2.0

74

2200

WDL10S12

12.0

0.83

75

470

WDL10S15

15.0

0.67

76

470

WDL10S24

24.0

0.42

77

220

WDL10S48

48.0

0.2

77

47

WDL10D5

+5.0/+5.0

+1.0/+1.0

72

2200/2200

WDL10D12

+12.0/+12.0

+0.42/+0.42

73

470/470

WDL10D15

+15.0/+15.0

+0.33/+0.33

74

470/470

WDL10D5-5

+5.0/+5.0

+1.6/+0.4

75

2200/2200

WDL10D5-12

+5.0/+12.0

+1.6/+0.17

76

2200/470

WDL10D5-15

+5.0/+15.0

+1.6/+0.13

77

2200/470



　　注：以上雙路產品，Vo1與Vo2均隔離，更多不同電壓組合可聯系本公司銷售部咨詢。

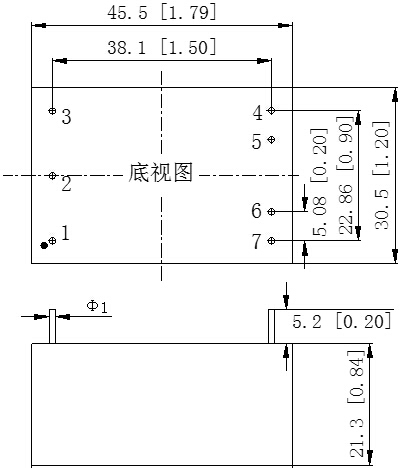

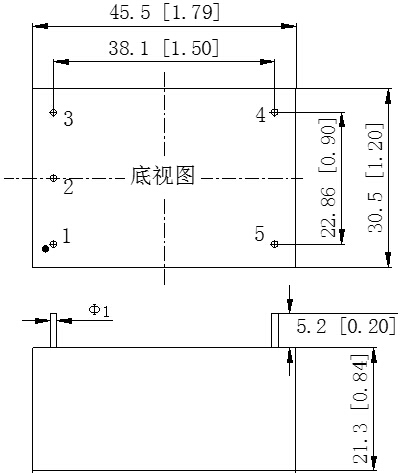

　　外型尺寸

　　單路

雙路

　　管腳定義

管腳

功能

描述

1

CNT

遙控端

2

+Vin

輸入正

3

-Vin

輸入負

4

+Vo

輸出正

5

-Vo

輸出負

　　單路

管腳

功能

描述

1

CNT

遙控端

2

+Vin

輸入正

3

-Vin

輸入負

4

+Vo1

1路輸出正

5

-Vo1

1路輸出負

6

+Vo2

2路輸出正

7

-Vo2

2路輸出負

　　雙路
